Vad är ett rotatorhus och hur förbättrar precisionsbearbetning dess prestanda i tunga applikationer

Rotateller bostadär en kritisk strukturell komponent som används i hydrauliska rotatorer för kranar, grävmaskiner, skogsutrustning, marina lyftsystem och andra tunga maskiner. Den skyddar interna växlar, lager och hydraulmotorer samtidigt som den säkerställer rotationsprecision under extrema belastningar.

I den här omfattande guiden utforskar vi vad ett rotatorhus är, hur det fungerar, de inblandade materialen och tillverkningsprocesserna, viktiga kvalitetskontrollstandarder och hur precisions-CNC-bearbetning avsevärt förbättrar hållbarhet, inriktning och övergripande prestanda. Den här artikeln diskuterar också anpassningsalternativ, ytbehandlingar, toleranser och industriapplikationer. Om du letar efter en pålitlig rotatorhustillverkare somFörenad, hjälper den här guiden dig att fatta välgrundade beslut.

Innehållsförteckning

• 1. Vad är ett rotatorhus?
• 2. Hur fungerar ett rotatorhus?
• 3. Vilka material används vid tillverkning av rotatorhus?
• 4. Hur förbättrar precisions-CNC-bearbetning rotatorhusets prestanda?
• 5. Var används rotatorhus?
• 6. Vilka kvalitetskrav bör ett rotatorhus uppfylla?
• 7. Kan rotatorhus anpassas?
• 8. Vanliga frågor

1. Vad är ett rotatorhus?

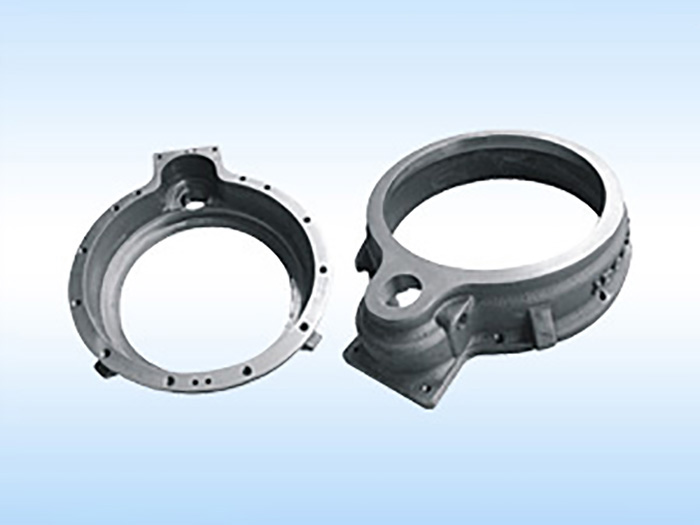

A rotatorhusär det yttre strukturella höljet som omsluter och stöder den interna rotationsmekanismen i ett hydrauliskt rotatorsystem. Det ger strukturell integritet, inriktning och skydd för komponenter som:

• Hydrauliska motorer
• Planetväxelsystem
• Lager och tätningar
• Utgående axlar

Huset måste motstå radiella och axiella belastningar samtidigt som dimensionsstabiliteten bibehålls. I applikationer med tung utrustning tål rotatorhuset ofta stötbelastningar, vridpåkänningar och miljöexponering inklusive damm, vatten och extrema temperaturer.

Eftersom det direkt påverkar inriktningen och växelns ingreppsnoggrannhet, bestämmer kvaliteten på rotatorhuset effektiviteten, livslängden och säkerheten för hela det roterande systemet.

2. Hur fungerar ett rotatorhus?

Rotatorhuset fungerar som en styv ram som håller inre roterande komponenter i linje. När hydraultrycket aktiverar motorn överförs rotationsenergin genom växellådan till den utgående axeln. Bostaden:

1. Upprätthåller koncentrisk inriktning mellan ingående och utgående axlar
2. Absorberar vridmomentinducerad stress
3. Förhindrar kontaminering av interna komponenter
4. Säkerställer tätningsintegritet under tryck

Varje felinställning i huset kan orsaka ojämnt slitage på växeln, vibrationer, oljeläckage eller för tidigt fel. Därför är precisionsbearbetning och snäva toleranser avgörande.

3. Vilka material används vid tillverkning av rotatorhus?

Materialvalet beror på belastningskrav, miljöexponering och viktöverväganden. Nedan är en jämförelse av vanliga material:

Ytbehandlingar som pulverlackering, fosfatering, galvanisering eller precisionsmålning används ofta för att förbättra korrosionsbeständigheten och hållbarheten.

4. Hur förbättrar precisions-CNC-bearbetning rotatorhusets prestanda?

Precisions-CNC-bearbetning säkerställer snäva toleranser, jämna ytfinish och exakt geometrisk inriktning. Viktiga bearbetningsprocesser inkluderar:

• CNC-svarvning för cirkulär uppriktning
• CNC-fräsning för monteringsytor
• Tråkigt för lagersäten
• Borrning och gängning för fästhål

Kritiska toleranser faller ofta inom ±0,01 mm till ±0,03 mm för lagersäten och axelinriktningsytor.

Fördelar med precisionsbearbetning:

• Minskade vibrationer och buller
• Förbättrad lastfördelning
• Förlängd lagerlivslängd
• Lägre underhållskostnader

Tillverkare gillarFörenadanvänd avancerade fleraxliga CNC-system och koordinatmätmaskiner (CMM) för att säkerställa dimensionsnoggrannhet och konsekvent repeterbarhet.

5. Var används rotatorhus?

Rotatorhus används i stor utsträckning inom branscher:

• Skogsutrustning:Timmerhantering och virkesförädling
• Byggmaskiner:Grävmaskiner och materialhanterare
• Marina applikationer:Däckskranar och lyftsystem
• Återvinningsindustrin:Rotatorer för skrothantering
• Gruvdrift:Kraftiga lyft- och positioneringssystem

I var och en av dessa miljöer är tillförlitlighet och strukturell integritet icke förhandlingsbara.

6. Vilka kvalitetskrav bör ett rotatorhus uppfylla?

Ett högkvalitativt rotatorhus bör uppfylla internationella standarder som:

• ISO 9001 kvalitetsledningssystem
• Certifiering av materialspårbarhet
• Icke-förstörande testning (NDT)
• Dimensionella inspektionsrapporter

Ytterligare inspektioner kan inkludera:

• Hårdhetstestning
• Ytjämnhetsmätning
• Trycktätningsprov

7. Kan rotatorhus anpassas?

Ja. Tillverkning av skräddarsydd rotatorhus gör att OEM-tillverkare kan specificera:

• Monteringshålskonfigurationer
• Anpassade lagersätesmått
• Viktoptimeringsdesigner
• Specialbeläggningar eller ytbehandlingar

Ingenjörssamarbete säkerställer kompatibilitet med specifika hydraulmotorer och växelsystem. Anpassning förbättrar prestandan samtidigt som säkerhetsmarginalerna bibehålls.

8. Vanliga frågor

F1: Vad är livslängden för ett rotatorhus?

Med rätt underhåll och högkvalitativa material kan ett rotatorhus hålla 5–10 år eller mer beroende på användningsintensitet.

F2: Hur väljer jag rätt rotatorhustillverkare?

Utvärdera bearbetningsförmåga, kvalitetskontrollsystem, materialförsörjning, anpassningsflexibilitet och branscherfarenhet.

F3: Kan skadade rotatorhus repareras?

Mindre ytskador kan ibland repareras, men strukturella sprickor kräver vanligtvis utbyte för att upprätthålla säkerheten.

F4: Varför är toleranskontroll så viktig?

Snäva toleranser förhindrar snedställning, minskar slitage och säkerställer jämn rotationsprestanda under tunga belastningar.

Slutsats

Ett rotatorhus är mycket mer än ett enkelt hölje – det är den strukturella ryggraden i hydrauliska rotationssystem i tunga maskiner. Materialval, precision CNC-bearbetning, strikt kvalitetskontroll och anpassning spelar alla avgörande roller för att säkerställa långsiktig hållbarhet och prestanda.

Om du letar efter en pålitlig leverantör av rotatorhus,Förenaderbjuder avancerade tillverkningsmöjligheter, strikta inspektionsprocesser och skräddarsydda tekniska lösningar för att möta dina krävande industriella krav.

Letar du efter precisionskonstruerade rotatorhuslösningar?Kontakta ossidag för att diskutera ditt projekt och få en konkurrenskraftig offert!
